據外媒 Neowin 報道，優化芯片設計是提高當今系統計算能力的關鍵。然而這是一個需要花費大量時間的過程，人們正在努力使其更有效率。考慮到這一點，現在谷歌研究人員已經將目光投向了機器學習，以幫助解決這個問題。

　　在最近發表在《arXiv 上》的一篇題為 "通過深度強化學習進行芯片布局(Chip Placement with Deep Reinforcement Learning) "的論文中，谷歌的團隊將芯片布局問題定位為強化學習(RL)問題。然后，訓練好的模型將芯片 block(每個芯片 block 都是一個獨立的模塊，如內存子系統、計算單元或控制邏輯系統)放置到芯片畫布上。

　　確定芯片 block 的布局，這個過程被稱為芯片布局規劃，是芯片設計過程中最復雜和最耗時的階段之一，它涉及到將網表放置到芯片畫布(2D 網格)上，這樣可以使功率、性能和面積(PPA)最小化，同時遵守密度和布線擁塞方面的限制。盡管在這個問題上已經進行了數十年的研究，但仍然需要人類專家進行數周的迭代，以產生滿足多方面設計標準的解決方案。

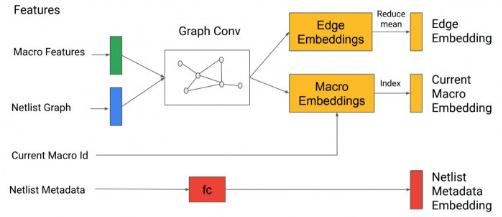

　　深度強化學習模型的輸入是芯片網表、當前要放置節點的 ID 和一些網表元數據。網表圖和當前節點通過一個基于邊緣的圖神經網絡來生成部分放置的圖和候選節點的嵌入。

　　然后，前饋神經網絡將其作為一個聚合輸入，輸出一個學習到的表示方法，該方法可以捕捉有用的特征，并幫助在所有可能的網格單元中生成一個概率分布，通過策略網絡可以將當前節點放置在該節點上。整個過程可以用下面的 GIF 來封裝。左邊的芯片顯示了從頭進行的宏放置，右邊的芯片則是對一些初始放置進行微調。

　　通過這種設置，研究人員展示了效率和放置質量的提高，并表示對于一個人類專家需要數周時間的過程，用他們訓練有素的 ML 模型在 6 個小時內完成。

　　我們的目標是將 PPA(功率、性能和面積)降到最低，我們表明，在 6 個小時內，我們的方法可以產生出在現代加速器網表上的超人類或可比性的安置，而現有的基線需要人類專家在循環中進行，需要幾周的時間。

　　展望未來，該團隊認為，其模型展示了一種強大的自動芯片布局方法，可以大大加快芯片設計的速度，這也是針對任何芯片布局問題，這將使芯片設計過程的早期階段也能實現協同優化。
